首頁數碼電子應用產品村田晶振,陶瓷晶振,CSTLS_G陶振,村田諧振器

村田晶振,陶瓷晶振,CSTLS_G陶振,村田諧振器

編號：6619804
頻率：3.40-10.00MHZ

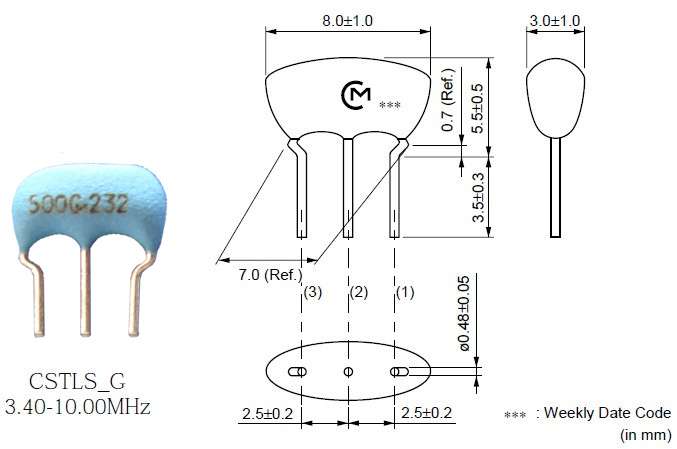

尺寸：8.0*5.5*3.5詳細瀏覽PDF文檔

插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器,"壓電陶瓷",與CR,LC電路不同,陶瓷振蕩子利用的是機械......

分享到

三腳村田晶振,CSTLS_G,陶瓷晶振,插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

4-1	陶瓷振子參數 Oscillating Frequency		CSTLS_G 3.40-10.00MHZ
4-2	発振周波數許容偏差 1 Initial Tolerance 1		±0.50%以內 ±0.50% max.
4-3	共振抵抗 Resonant Impedance		80Ω以下 80Ωmax
4-4	內蔵容量 (C1,C2) Built-in Load Capacitance		30pF±20%以內 (參考値) max. (Ref.)
4-5	絶縁抵抗 Insulation Resistance		500MΩ以上 (D.C.10V印加時)，Applied
4-6	耐電圧 Withstanding Voltage		D.C.100V, 5秒以內 seconds max.
4-7	定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage		D.C.6V 15Vp-p.
4-8	発振周波數溫度依存性 Frequency Shift by Temperature (-20℃～+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range		±0.3%以內（初期値に対し） ±0.3%max. (from initial value) -20℃～+80℃ -20°C to +80°C -55℃～+85℃ -55°C to +85°C
4-9	経年変化 (発振周波數に対して+25°C、60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.)		±0.3%以內（初期値に対し） ±0.3%max. (from initial value)
4-10	項目 Item	試験條件 Test Condition		試験後の規格

■村田晶振特點
1. 振蕩電路不需外部負載電容器。
對應不同IC，有不同的內藏電容值 (除CSALS系列)。
2. 該系列產品可在很寬溫度范圍內保持穩定。
3. 該振蕩子尺寸小，重量輕，并具有卓越的抗振性能。
4. 利用它們可實現免調整振蕩器電路的設計。
5. 該系列價格適中且貨源穩定。
■村田晶振用途
1. DTMF發生器
2. 微型計算機時鐘振蕩器
3. 遙控裝置
4. 自動化辦公設備
