- 編號：40100662
- 頻率：1.25~80.0MHZ

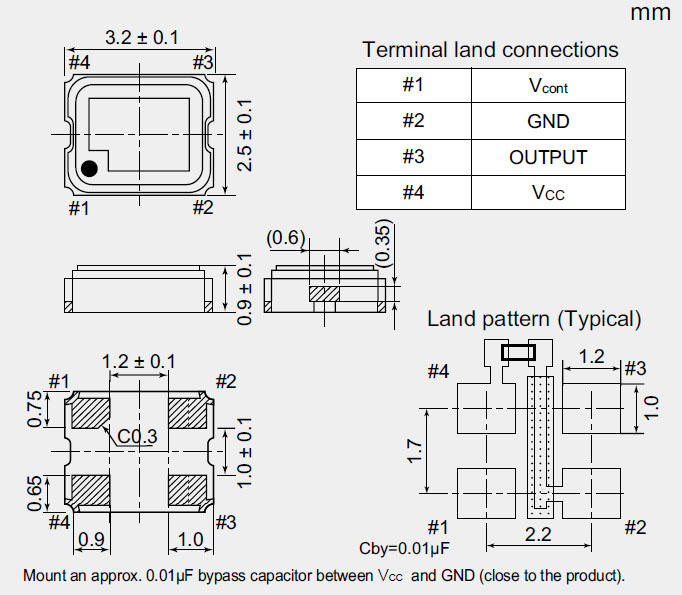

- 尺寸：3.2*2.5mm
NDK晶振,溫補晶振,NV3225SA晶振
進口日本NDK晶振,NV3225SA石英晶振,通訊設備晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域...
進口日本NDK晶振,NV3225SA石英晶振,通訊設備晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一,石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
.gif)
| NDK石英晶振參數 | 型號NV3225SA |
| 額定頻率范圍(MHz) | 1.25 to 80 |
| 電源電壓 [VCC](V) | +3.3 ± 10 % |
| 消耗電流 (mA) |
Max. 3 (1.25 to 10MHz) Max. 4.5 (10 to 20MHz) Max. 5 (20 to 30MHz) Max. 6 (30 to 40MHz) Max. 9 (40 to 50MHz) Max. 10 (50 to 65MHz) Max. 11 (65 to 80MHz) |
| 輸出水平 | CMOS |
| 波形對稱 (%) | 45 to 55 |
| 輸出負載條件 | 15pF |
| 工作溫度范圍(*1) / 保存溫度范圍 (°C) | -40 to +85 / -55 to +125 |
| 綜合頻率允許偏差 | Max. ±50×10-6 |
| 頻率可變范圍 / 控制電壓 [Vcont] | Min. ±100×10-6 / +1.65±1.65 V |
| 頻率變化極性 | Positive |
|
相位噪聲 [Fout±1kHz (typ.)] (dBc/Hz) |
-145 (1.25 to 10MHz) -140 (10 to 20MHz) -135 (20 to 40MHz) -126 (40 to 50MHz) -119 (50 to 80MHz) |
|
相位噪聲 [Fout±100kHz (typ.)] (dBc/Hz) |
-160 (1.25 to 10MHz) -156 (10 to 20MHz) -154 (20 to 40MHz) -151 (40 to 50MHz) -146 (50 to 80MHz) |
.gif)
.jpg)
依據不同的應用領域及工作溫度需求, 因應了許多不同的石英切割角度種類. 例如AT-, BT-, CT-, DT-, NT, GT…..等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. (圖三)表現了在Z-plat石英結構上,幾種不同方向的石英板片切割方式.
.png)
為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.
在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.
① 產業用高附加價值商品
開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.
② 車載用高信賴性商品
開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.
③ SAW（聲表面波）器件
擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.
④ 一般量產品
開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.
⑤ 感應器器件
利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.
隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用（如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等）,它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.
NDK貼片晶振的產品被廣泛地運用在個人電腦、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.
.jpg)
日本電波電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用..gif)
