- 編號：75045635
- 頻率：10.0~40.0MHZ
- 尺寸：7.0*5.0mm
NDK晶振,溫補晶振,NT7050BC晶振,汽車電子晶振
NT7050BC溫補晶振,NDK有源晶振代理商,汽車電子晶振,壓控溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運...
NT7050BC溫補晶振,NDK有源晶振代理商,汽車電子晶振,壓控溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.
具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊） 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.目前的TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.
.gif)

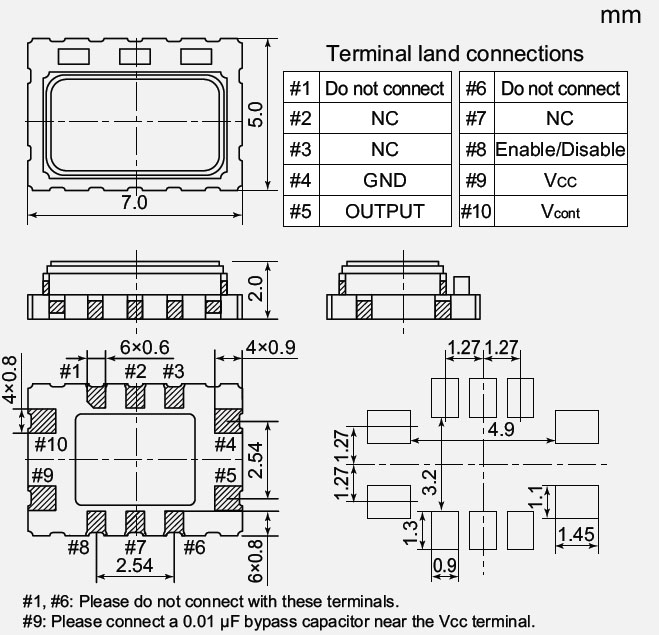

| 型名 | NT7050BC | ||
| 額定頻率范圍 (MHz) | 10 ～ 26 | 10 ～ 40 | 10 ～ 25 |
| 尺寸大小 (L×W×H : mm) | 7.0×5.0×2.0 | ||
| 電源電壓 [VCC] (V) | +3.3±2% | +3.3±5% | +3.3±5% |
| 消耗電流 (mA) | Max. 6 | ||
| 輸出電壓 | CMOS or Clipped sine | ||
| 波形對稱 Min to Max (%) | 40 to 60 | ||
| 輸出負載條件 | 15pF or 10kΩ//10pF | ||
| 工作溫度范圍 (*1) (°C) | -10 to +70 | -40 to +85 | -40 to +105 |
| 儲存溫度范圍 (°C) | -55 to +125 | ||
| 頻率溫度特性 | Max. ±0.07×10-6 | Max. ±0.28×10-6 | Max. ±0.5×10-6 |
| 綜合頻率允許偏差 (*2) | Max. ±4.6×10-6 | ||
| 頻率可變范圍 (APR) / 控制電壓 | ±5×10-6 /+1.65 V±1.65 V | ||
| Enable/Disable功能 | Enable : Min. 70%VCC or OPEN Disable : Max. 30%VCC | ||
.gif)
.jpg)
負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
.jpg)

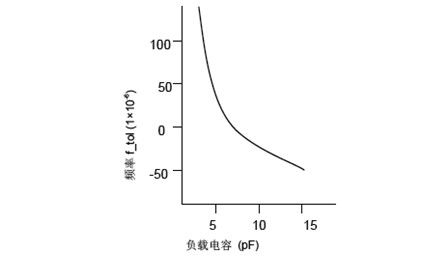

頻率和負載電容特征圖器

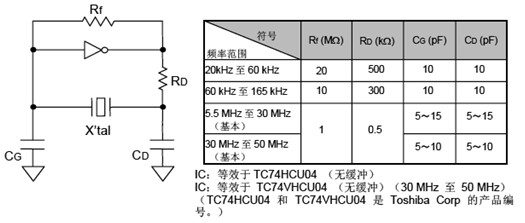

振蕩回路參數設置參考
在晶體元器件市場,市場價格的持續下滑等使得嚴峻的事業環境還將繼續.在這樣的環境下,本集團為了回歸成長路線,將通過重視收益性的改善,集中經營資源于高信賴?高附加價值的商品的開發,來確實建立產生利益體制的堅固基礎.
生產企業的使命就是向客戶提供能讓客戶滿意的完美的商品.本集團提出“CS100% =品質第一”,為了能迅速且穩定地提供客戶所要求的品質和性能都優越的商品,我們正在不斷地強化品質保證體制.這一方面的成績就是從特別追求高品質、高信賴性的車載市場的客戶那兒得到了高的評價.本集團正繼續維持著在車載市場的最高份額.
今后,我們所有的品質活動都將參照車載用途所要求的高品質水平,將全商品的品質水平提高到另一個高度.
以此,通過展開以ZD(不良為零)為目標的不懈活動,實現最高的品質和最小的成本,來贏得客戶的信賴,并且我們認為這也是提高收益性的捷徑.
隨著生產和科學技術發展的需要,電子技術得到高度發展和廣泛應用（如空間電子技術、生物醫學電子技術、信息處理和遙感技術、微波應用等）,它對于社會生產力的發展,也起這變革性的推動作用.電子水準是現代化的一個重要標志,電子工業是實現現代化的重要物質技術基礎.電子工業的發展速度和技術水平,特別是電子計算機的高度發展及其在生產領域中的廣泛應用,直接影響到工業、農業、科學技術和國防建設,關系著社會主義建設的發展速度和國家的安危；也直接影響到億萬人民的物質、文化生活,關系著廣大群眾的切身利益.
NDK石英晶振的產品被廣泛地運用在個人電腦、安全系統、通信、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通信大廠認可及使用.
公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
