首頁各類時計產品日本西鐵城株式會社,CM519貼片晶振,音叉水晶振動子,CM51932768DZYT
- 編號：25398634
- 頻率：32.768KHz

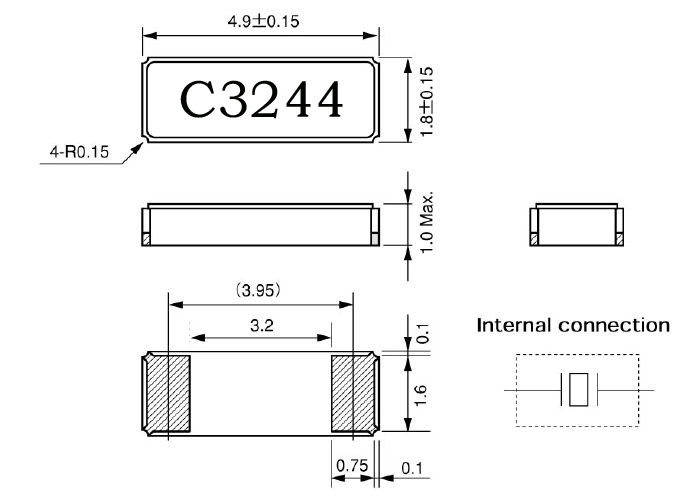

- 尺寸：4.9*1.8mm詳細瀏覽PDF文檔
日本西鐵城株式會社,CM519貼片晶振,音叉水晶振動子,CM51932768DZYT
日本西鐵城株式會社,CM519貼片晶振,"CM51932768DZYT"音叉水晶振動子,小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,自動安裝和回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩...
.jpg)
日本西鐵城株式會社,CM519貼片晶振,音叉水晶振動子,"CM51932768DZYT",小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,自動安裝和回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,手機,筆記本PC和LCDM,符合ROHS環保規定要求.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
.gif)
| 西鐵城晶振項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | CM519 | 32.768KHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 儲存溫度 | T_stg | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C to +85°C | ||
| 激勵功率 | DL | 0.5μW (1.0μW Max.) | 如果你有最大激勵功率為1.0μW 的需求,請聯系我們. | |
|
頻率公差 （標準） |
f_tol | ±20 × 10-6 |
+25°C, DL=0.1μW 如需更嚴格的公差，聯系我們 |
|
| 拐點溫度 | Ti | +25°C ±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 7pF, 9pF, 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 70kΩ Max. | 70kΩ to 45kΩ | |
| 串聯電容 | C1 | 3.4fF Typ. | 3.7fF to 1.6fF | |
| 分路電容 | C0 | 1.0pF Typ. | 1.3pF to 0.5pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | +25°C, 第一年 | |
.gif)
"CM51932768DZYT", 石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
.jpg)
2007年4月1日西鐵城集團完成了向純粹持股公司的體制轉變,并以此為契機,于4月6日制定了“西鐵城集團企業行動憲章”. 西鐵城集團遵照“西鐵城集團企業行動憲章”開展事業活動,在完成企業的社會性責任的同時,也為持續型社會的發展做出了貢獻."CM51932768DZYT",
1918年3月 西鐵城時計的前身、尚工舍時計研究所成立
1976年3月 開始生產石英水晶振動子
1982年9月 特販部成立、手表零配件銷售正式啟動
1996年4月 光動能手表首獲 “環保標志”
2004年1月 西鐵城集團企業行為憲章施行
10月 與西鐵城商事株式會社合并
2007年4月 公司名稱變更為CITIZEN HOLDINGS株式會社
2015年4月 CITIZEN MACHINERY MIYANO公司名稱變更為CITIZEN MACHINERY株式會社
"CM51932768DZYT", 自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.
