首頁進口晶振西鐵城晶振西鐵城晶振,貼片晶振,CM1610H晶振,32.768K晶振,CM1610H32768DZCT

西鐵城晶振,貼片晶振,CM1610H晶振,32.768K晶振,CM1610H32768DZCT

編號：585562
頻率：32.768KHZ

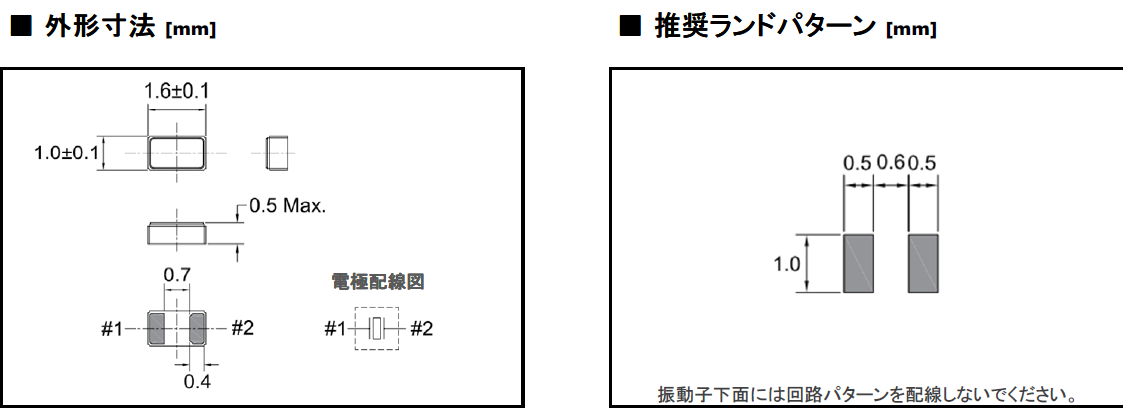

尺寸：1.6*1.0*0.5mm

本產品具有小型,薄型,"CM1610H32768DZCT"輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得...

分享到

西鐵城晶振,貼片晶振,CM1610H晶振,32.768K晶振."CM1610H32768DZCT",此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使32.768K晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

西鐵城晶振	單位	CM1610H晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mrncp.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6PF~12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。

（3）請勿清洗開啟式產品

（4）對于可清洗產品，應避免使用可能對石英水晶諧振器"CM1610H32768DZCT",產生負面影響的清洗劑或溶劑等。

（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。

使用環境（溫度和濕度）

請?jiān)谝?guī)定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。西鐵城晶振,貼片晶振,CM1610H晶振,32.768K晶振

西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,"CM1610H32768DZCT",石英晶振,貼片晶振,石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等。西鐵城精密裝置發揮能力的領域是，小型精密高精度?高精度被要求的功能零部件領域。并且，通過多年建立的獨自的技術，不斷地提供高附加價值的微設備產品。

對于西鐵城晶振動子,其要求相比其他各大品牌，工藝也是非常之嚴格，工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145表晶。西鐵城晶振,貼片晶振,CM1610H晶振,32.768K晶振

截止到2006年度,西鐵城晶振在國內外的所有1610mm貼片音叉晶振生產據點以及國內的非生產據點——西鐵城制作所總公司、東京分公司、營業所,均取得了ISO14001認證.此后,西鐵城石英晶振努力開展體系整合,并于2007年3月在國內集團的34個據點完成了向ISO14001多站認證的轉變.

2010年3月完成了對日本西鐵城晶振在國內全部事業所和海外全部石英晶振,"CM1610H32768DZCT",石英晶體諧振器,32.768K石英晶體,西鐵城石英振蕩子生產據點的環保管理系統整合.通過所構建的國際化環保管理系統,進一步強化了西鐵城晶振集團的管制,能夠推進更加有效且具有更高實效性的環保活動.

西鐵城晶振制作所基于高尚的企業道德,遵循其經營理念,以繼續成為受社會信賴的公司為目標,承諾遵守法律和法規,實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻.

針對生產西鐵城晶振,石英晶體諧振器,超小型1610貼片晶振,西鐵城石英晶振,石英振蕩器的生產操作排水排氣等對環保有影響的設備的員工,開展個別教學,使其掌握正確的檢查方法、提高運轉效率,力爭最大限度地減少環保影響.
