首頁歐美晶振 MERCURY晶振MERCURY晶體,壓控晶體振蕩器,G324晶振

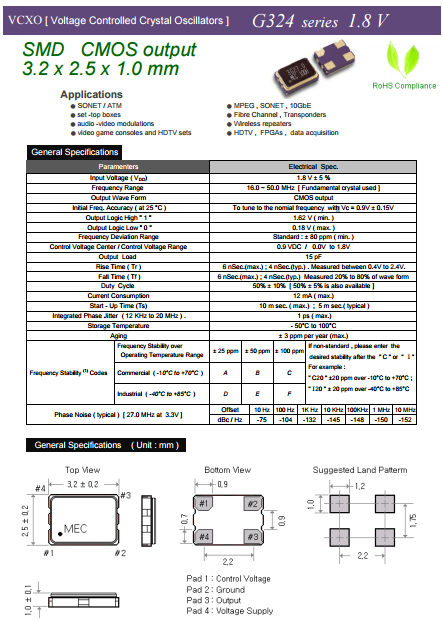

MERCURY晶體,壓控晶體振蕩器,G324晶振

編號：64230934
頻率：16~50MHZ

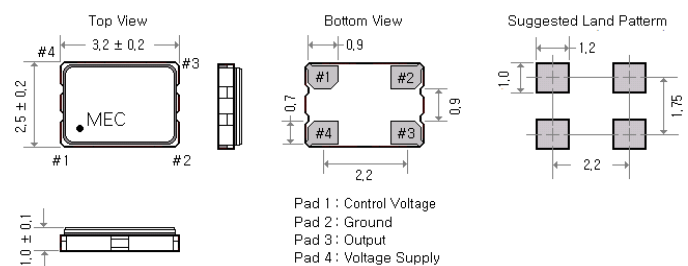

尺寸：3.2*2.5mm

有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功...

分享到

　　MERCURY晶體,壓控晶體振蕩器,G324晶振.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選.
　　根據需要采用不同輸出.（HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等）每種進口石英晶體振蕩器輸出類型都有它的獨特波形特性和應用該關注三態或互補輸出的要求.對稱性,上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選擇合適的晶振類型型.

型號	符號	G324
輸出規格	-	CMOS
輸出頻率范圍	fo	16~50MHZ
電源電壓	V_CC	+1.8V±0.165V
頻率公差（含常溫偏差）	f_tol	±25,±50,±100×10^-6 max..
保存溫度范圍	T_stg	-60℃+150℃
運行溫度范圍	T_use	-40℃+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF W
波形對稱	SYM	45~55% [at outputs cross point]

　　石英晶振各項注意事項:

　　SMD晶振產品使用每種產品時,請在石英貼片晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

　　晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量的數碼相機晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

　　機械振動的影響

　　當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管有源晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

　　瑪居禮電波工業(股)公司已有40年歷史,是臺灣第一家生產制造石英晶振產品的廠商.惟電子工業有極大之演變,游戲機晶振體積小型化,也由引線型變成表面實裝型,進口晶振頻率范圍也擴大到幾KHz到幾百MHz,且精密度也以百萬分之ㄧ計算,其功用也擴展到電子通信情報及航太技術之用.本公司隨著市場之需求,不斷改進及研究開發新產品及生產技術,并追求穩定精良之品質,以期符合顧客之要求.

　　臺灣MERCURY晶振科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部石英晶振資源,奠定經營管理的基礎.藉執行環境考慮面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到振污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

　　MERCURY晶振環保環境與發展對策,實行可持續發展進口戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護有源晶振產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
