- 編號：41459906
- 頻率：6~160MHZ
- 尺寸：5.0*3.2mm

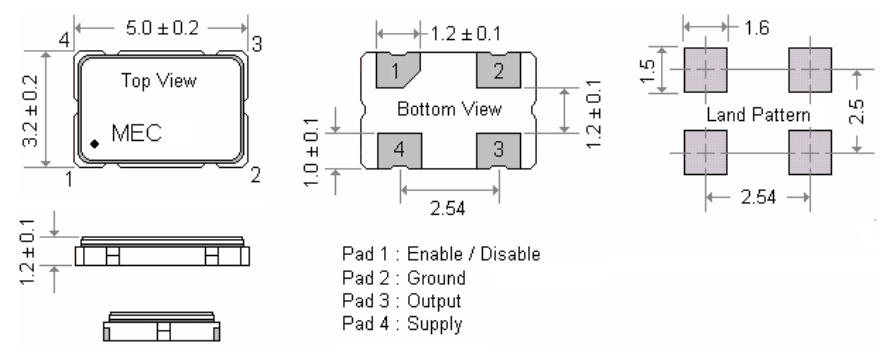

MERCURY晶體,5032有源晶振,HM53R石英晶體振蕩器
石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等...
.jpg)
MERCURY晶體,5032有源晶振,HM53R石英晶體振蕩器.貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型,超薄型石英晶體元器必須攻克的關鍵技術之一
晶振高精密點膠技術:石英晶振晶片膠點的位置,大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用,使有源石英晶振晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.

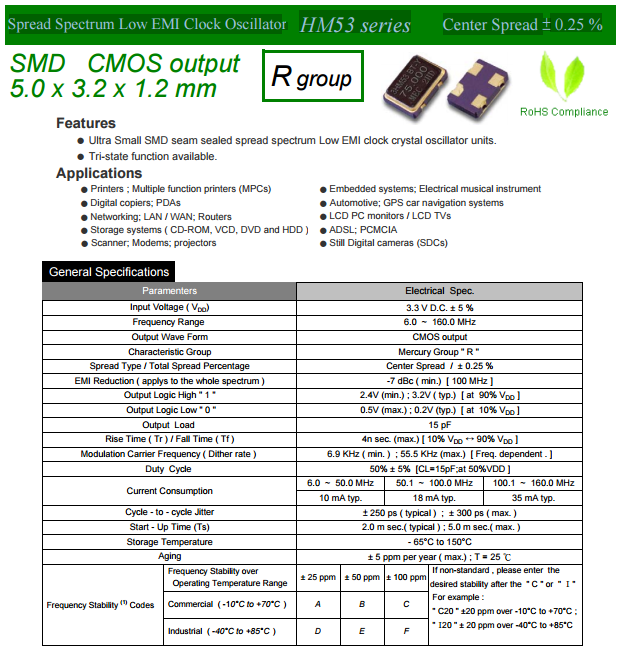

| 型號 | 符號 | HM53R |
| 輸出規格 | - | CMOS |
| 輸出頻率范圍 | fo | 6~160MHZ |
| 電源電壓 | VCC | +3.3V±0.165V |
|
頻率公差 （含常溫偏差） |
f_tol | ±25,±50,±100×10-6 max., ±100×10-6 max. |
| 保存溫度范圍 | T_stg | -65℃+150℃ |
| 運行溫度范圍 | T_use |
-10℃+70℃ -40℃+85℃ |
| 消耗電流 | ICC | 45mA max. (fo≦170MHz) |
| 待機時電流（＃1引腳"L"） | I_std | 10μA max. |
| 輸出負載 | Load-R | 15pF W |
| 波形對稱 | SYM | 45~55% [at outputs cross point] |
.gif)
晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以游戲機晶振的可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致SMD晶振的不良不負任何責任.
機械振動的影響
當石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管貼片晶振設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
當石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管貼片晶振設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
MERCURY ElectronicInd Co.,Ltd.成立于40年前,于1973年成立,是臺灣第一家石英晶體頻率控制產品制造商.作為晶體行業的先驅,MERCURY晶振公司通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.
MERCURY晶振本于"善盡企業責任、降低環境沖擊、提升員工健康"的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持"污染預防、持續改善"之原則.
MERCURY晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY綠色伙伴(GreenPartner)驗證.
MERCURY晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到降低職業災害發生、確保工作場所安全、實施員工健康管理,一直是MERCURY晶體公司努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
MERCURY晶振公司遵守所有適用的有關石英晶振制造環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.
