首頁歐美晶振 MERCURY晶振MERCURY晶體,瑪居禮諧振器,X32晶振

MERCURY晶體,瑪居禮諧振器,X32晶振

編號：49112429
頻率：8~125MHZ

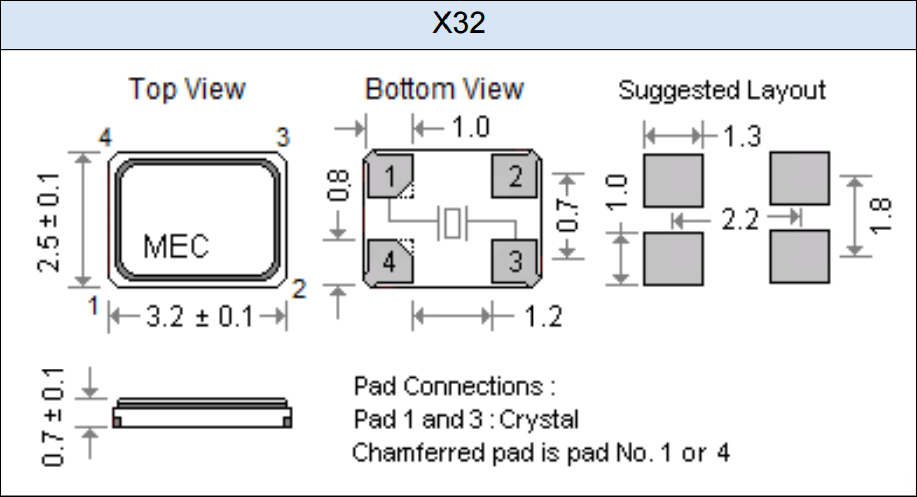

尺寸：3.2*2.5mm

低頻晶振可從8.000MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q20...

分享到

　　MERCURY晶振,瑪居禮諧振器,X32晶振.小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此晶片設計的計算機程序,該程序晶片外形尺寸已全面應用并取得很好的效果.超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
　　石英晶振曲率半徑加工技術:石英水晶振子晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英水晶振子晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計( a、球面的余弦磨量;b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）.

MERCURY晶振	單位	X32晶振	石英晶振基本條件
標準頻率	f_nom	8MHz~125MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +105°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±10ppm,±20ppm,±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mrncp.com/
頻率溫度特征	f_tem	±50×10^-6/-10 to +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5×10^-6/year Max.	+25°C,第一年

　　所有進口晶振和實時時鐘模塊都以IC形式提供.

　　噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致貼片晶振會引發功能失常或擊穿的閉門或雜散現象.

　　電源線路

　　電源的線路阻抗應盡可能低.

　　輸出負載

　　建議將輸出負載安裝在盡可能靠近網絡設備晶振的地方（在20 mm范圍之間）.

　　未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

　　熱影響

　　重復的溫度巨大變化可能會降低受損害的晶振單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

　　臺灣晶振品牌Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.頻率范圍從低KHz到八百MHz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.

　　MERCURY瑪居禮晶振集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的貼片晶振生產操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

　　所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

　　MERCURY瑪居禮晶振集團消除事故和環境方面的偶發事件,減少石英晶體諧振器、普通晶體振蕩器(SPXO)材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.

　　對我們的石英晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

　　MERCURY晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.
