Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振

編號：57571429
頻率：6~100MHZ

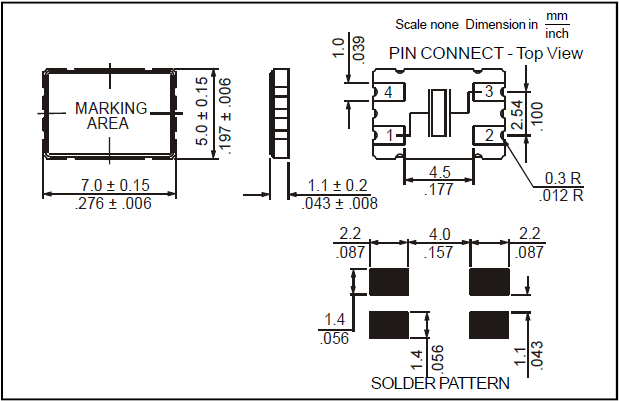

尺寸：7.0*5.0mm

Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振...

分享到

　 Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

　 Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振，超小型、超低頻石英SMD晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.我公司康華爾電子具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除32.768K晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使貼片無源晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振，Rubyquartz晶振擁有非常專業的頻率元件設計與制造技術，其經營理念與生產概念領先許多業界的制造商，產品類型也比較完整。旗下量產的石英組件包括石英晶體諧振器，32.768K晶振，石英晶體振蕩器，OCXO恒溫晶振，VCXO壓控晶振，TCXO溫補晶振，差分晶振等，其他不同材質的頻率元件還有陶瓷晶振和SAW濾波器，所有產品都符合歐盟協會要求的ROHS指令，經過相關部門的檢測，生產車間與環境是標準的無塵干凈化，污染排放達到標準，積極保護資源并防止污染，質量控制規范，長期堅持保證高標準的品質，確保定期評估全部質量要求，讓客戶滿意度保持在100%。

Rubyquartz晶振公司量產的石英晶振，貼片晶振和陶瓷諧振器具有優良的兼容性，相同參數，封裝的晶振可通用，或可以運用到不同的產品身上，除了研發量產常規型頻率控制元器件產品，也在開發非常規的特殊晶體，以滿足不同廠家的生產需求。

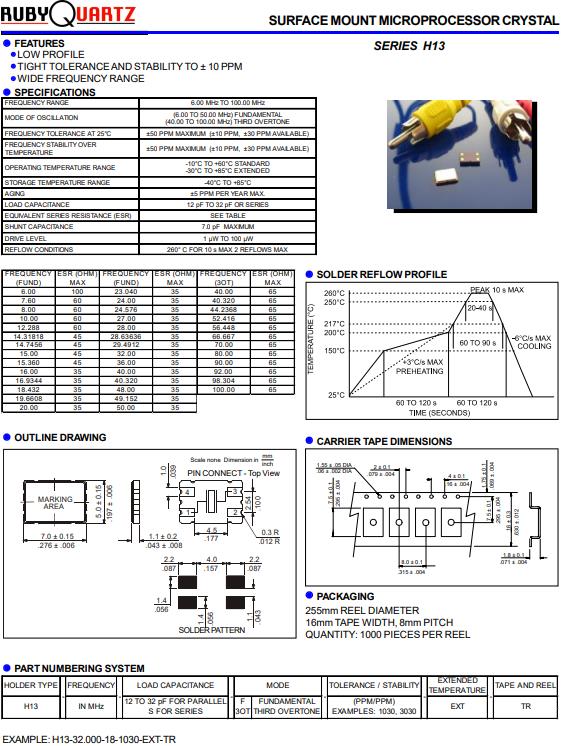

FREQUENCY RANGE	6.00 MHz TO 100.00 MHz
MODE OF OSCILLATION	(6.00 TO 50.00 MHz) FUNDAMENTAL (40.00 TO 100.00 MHz) THIRD OVERTONE
FREQUENCY TOLERANCE AT 25°C	±50 PPM MAXIMUM (±10 PPM, ±30 PPM AVAILABLE)
FREQUENCY STABILITY OVER TEMPERATURE	±50 PPM MAXIMUM (±10 PPM, ±30 PPM AVAILABLE)
OPERATING TEMPERATURE RANGE	-10°C TO +60°C STANDARD -30°C TO +85°C EXTENDED
STORAGE TEMPERATURE RANGE	-40°C TO +85°C
AGING	±5 PPM PER YEAR MAX.
LOAD CAPACITANCE	12 pF TO 32 pF OR SERIES
EQUIVALENT SERIES RESISTANCE (ESR)	SEE TABLE
SHUNT CAPACITANCE	7.0 pF MAXIMUM
DRIVE LEVEL	1 µW TO 100 µW
REFLOW CONDITIONS	260° C FOR 10 s MAX 2 REFLOWS MAX

保管

保管在高溫多濕的場所可能會導致進口晶振端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振.

晶體振蕩器和實時時鐘模塊

所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.

熱影響

重復的溫度巨大變化可能會降低受損害的SMD晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關高性能SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個貼片石英晶振產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

Rubyquartz晶振公司在"制造、使用、有效利用、再利用"這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好"防止地球變暖、有效利用資源、對化學物質進行管理",實現與地球的和諧相處.Rubyquartz晶體,H13無源諧振器,H13-12.000-18-1030-EXT-TR貼片晶振.

Rubyquartz晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.美國盧柏晶體實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

致力于環境保護,包括預防污染.在無源貼片晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.

Rubyquartz晶振將確保歐美晶振產品及相關設施滿足甚至超出國家的、以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
