更多>>淺談臺灣TXC晶振LVPECL/LVDS/HCSL邏輯晶體振蕩器的輸出
來源：http://m.mrncp.com 作者：康華爾電子 2016年03月25
臺灣晶技TXC是一家專業頻率控制產品制造商致力于研究、設計、制造、和銷售Dual-Inline-Package(DIP)和表面安裝設備(SMD)石英晶體振蕩器產品.TXC目前專門從事這些類別的產品:晶體(32.768 khz,基本MHz,高精度兆赫,汽車級);振蕩器(32.768 khz,CMOS、硅MEMS、微分輸出,汽車級);VCXO(CMOS差分輸出);TCXO(基本、GPS、精密);OCXO(CMOS).康華爾電子著重向大家介紹TXC晶振的LVPECL/LVDS/HCSL邏輯晶體振蕩器的輸出.

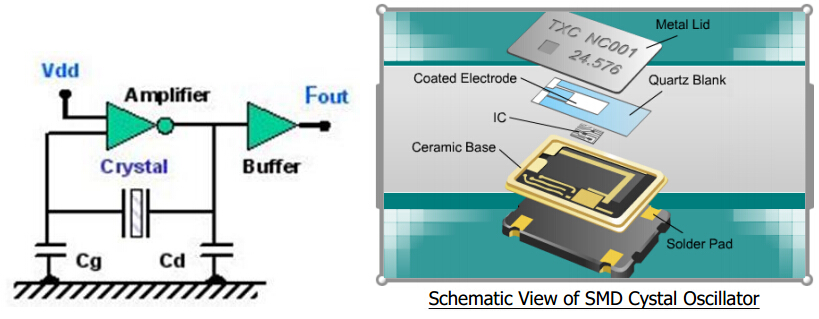

1、晶體振蕩器(XO)簡化框圖
•XO是由石英晶體諧振器的振蕩電路IC集成在一個密封無鉛陶瓷封裝.
•可以傳統的石英晶體諧振器諧振器或看到聲表面波諧振器.
•預匹配和預先優化諧振器和振蕩電路提供準確、穩定、清潔頻率輸出信號.
2、What are LVPECL, LVDS and Logic Output
• LVPECL stands for “Low-Voltage Positive Emitter-Coupled Logic”.
• LVDS stands for “Low-Voltage Differential Signaling”
• HCSL stands for “High Speed Current Steering Logic”

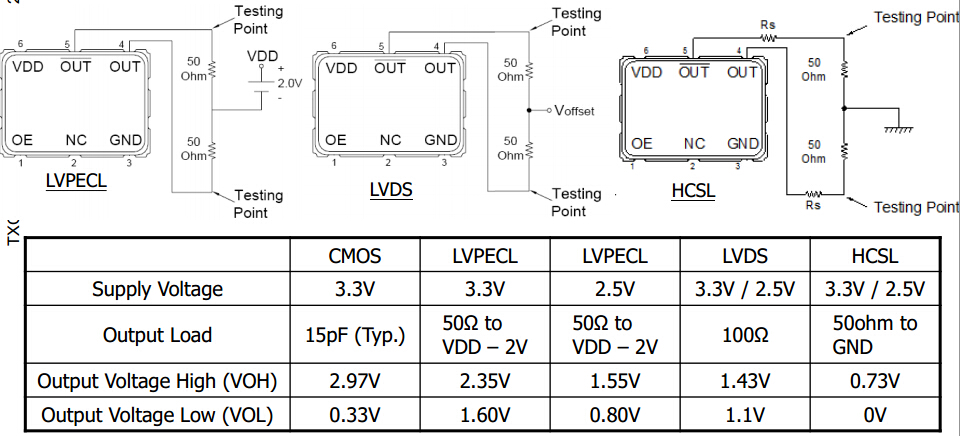

• Specific termination circuits are required for LVPECL, LVDS and HCSL.

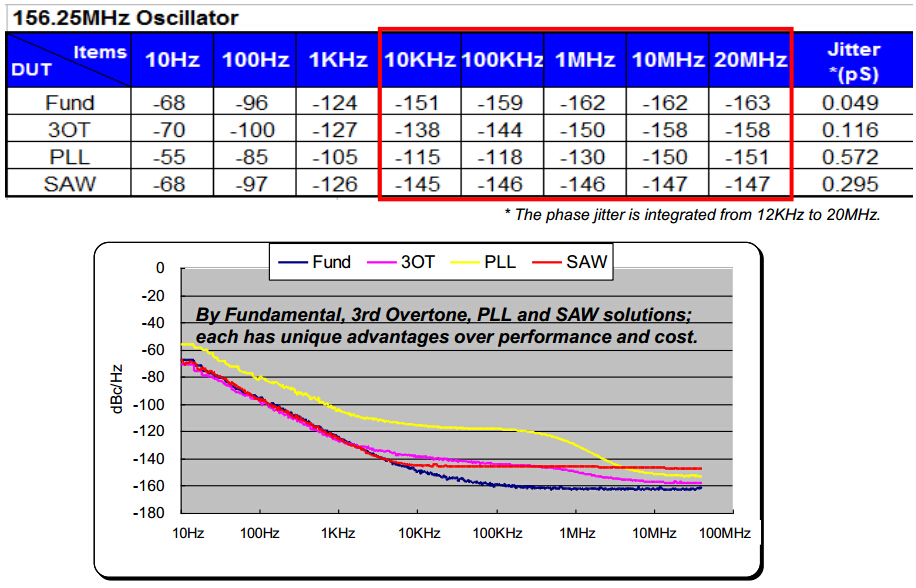

3、Phase Noise Performance by Various Solutions
4、Product Features
|
Oscillation Solution |
Freq. Range | Features |
Output Type |
Voltage (V) |
PKG (mm) |
|
Crystal Fundamental |
25MHz~200MHz |
Stability ±25ppm/±50ppm OTR -40℃~85℃ 156.25M, Phase Jitter Typ. 0.10pS |
LVPECL LVDS |
2.5 3.3 |
7.0*5.0 5.0*3.2 3.2*2.5 |
|
Crystal 3rdOvertone |
25MHz~200MHz |
Stability ±25ppm/±50ppm OTR -40℃~85℃ 156.25M, Phase Jitter Typ. 0.12pS |
|||
| Crystal PLL | 75MHz~700MHz |
Stability ±25ppm/±50ppm OTR -40℃~85℃ 156.25M, Phase Jitter Typ. 0.25pS |
|||
|
SAW Fundamental |
75MHz~700MHz |
Stability ±50ppm/±100ppm OTR -5℃~85℃/-10℃~70℃ 156.25M, Phase Jitter Typ. 0.30pS |

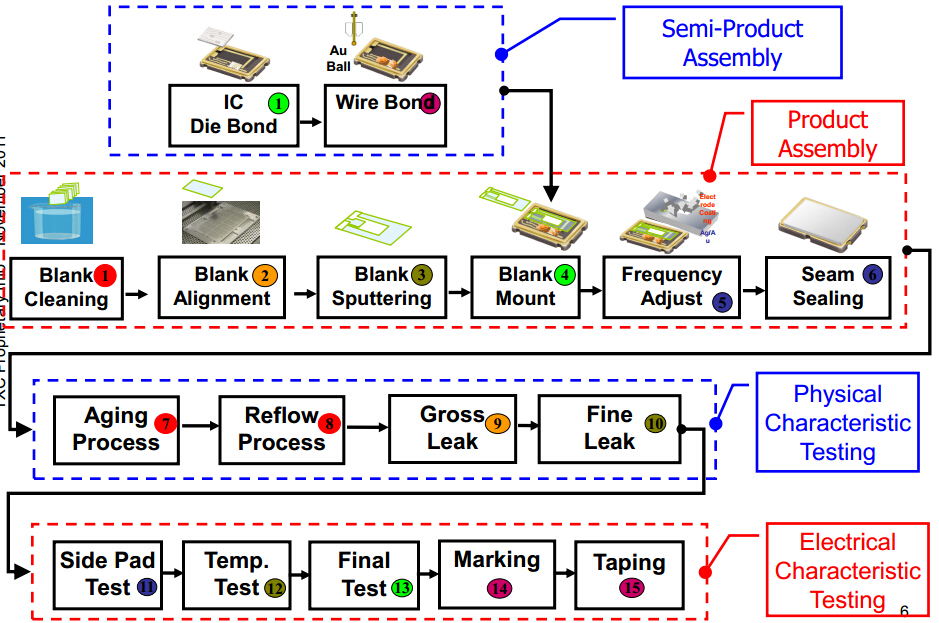

5、Manufacturing Process Flow
進口TXC晶體振蕩器的6大核心競爭力
a、技術
內部設計、仿真、加工能力
b、質量
保證在設計和生產
c、服務
全球銷售、營銷和技術工程師的支持
d、成本效率
在臺灣和中國經濟的規模生產工廠
e、上市時間
水晶&振蕩器小型化的領導者
f、靈活性
敏捷采樣能力和快速增加體積
TXC生產的晶振目前位居世界領先地位,引進了日本最新的生產技術,超薄小型貼片石英晶體振蕩器性能穩定,耐高溫,是我們國內眾多廠商最信賴的品牌.
