首頁晶振廠家SMD晶振,7.2X3.4,二腳陶瓷諧振器

SMD晶振,7.2X3.4,二腳陶瓷諧振器

編號：52248271
頻率：20.0M~60.0MHZ

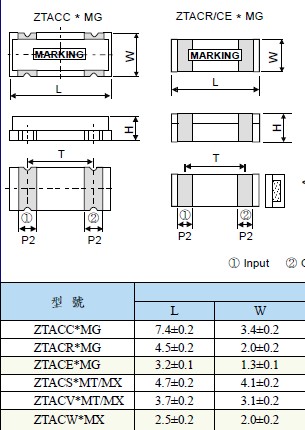

尺寸：直徑7.2X3.4

二腳貼片陶瓷晶振是指晶振內部本身有自帶負載電容的陶瓷諧振器, "壓電陶瓷", 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的.....

分享到

SMD晶振,7.2X3.4,二腳陶瓷諧振器,二腳貼片陶瓷晶振是指晶振內部本身有自帶負載電容的陶瓷諧振器, "壓電陶瓷", 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的...
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

陶瓷貼片晶振參數

電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	產品規格項目 7.2X3.4二腳貼片晶振			諧振器規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION			20.0M~60.0MHZ±0.5%
2-2	諧振阻抗 Impedance			30Ω MAX
2-3	反諧振阻抗 Impedance			15KΩ MIN
2-4	振蕩頻率的溫度系數 Temperature			±0.3% MAX（-20℃to+80℃）
2-5		耐電壓 Voltage			100VDC 5 sec MAX
2-6		額定電壓RATING VOLTAGE
		1	直流電壓DC VOLTAGE		12V DC MAX
		2	輸入電壓AC VOLTAGE		15VPP
2-7		絕緣電阻INSULATION RESISTANCE			100MΩ MIN(AT 10VDC)
2-8		工作溫度OPERATION TEMPERATURE			-20℃to+80℃
2-9		儲存溫度STORAGE TEMPERATURE			-30℃to+80℃
2-10		壽命 AGING RATE(FO)			±0.3% MAX(10 YEARS)
