首頁進口晶振ABRACON晶振,石英晶振,AB晶振,AB-8.000MHZ-B2晶振

ABRACON晶振,石英晶振,AB晶振,AB-8.000MHZ-B2晶振

編號：8017764
頻率：8.000MHz

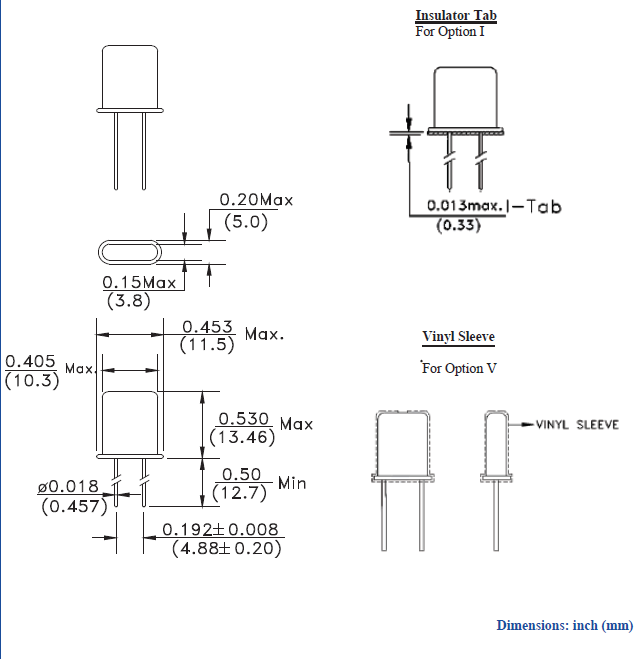

尺寸：11.5*5.0*13.46mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,外觀采用金屬封裝,具有充分的密封性能.

分享到

ABRACON晶振,石英晶振,AB晶振,AB-8.000MHZ-B2晶振.插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

西鐵城晶振	單位	AB晶振	石英晶振基本條件
標準頻率	f_nom	1.8432MHz~160.000MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0°C ～ +70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW~1000μW
頻率公差	f_— l	±50 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mrncp.com/
頻率溫度特征	f_tem	±100 × 10^-6/	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

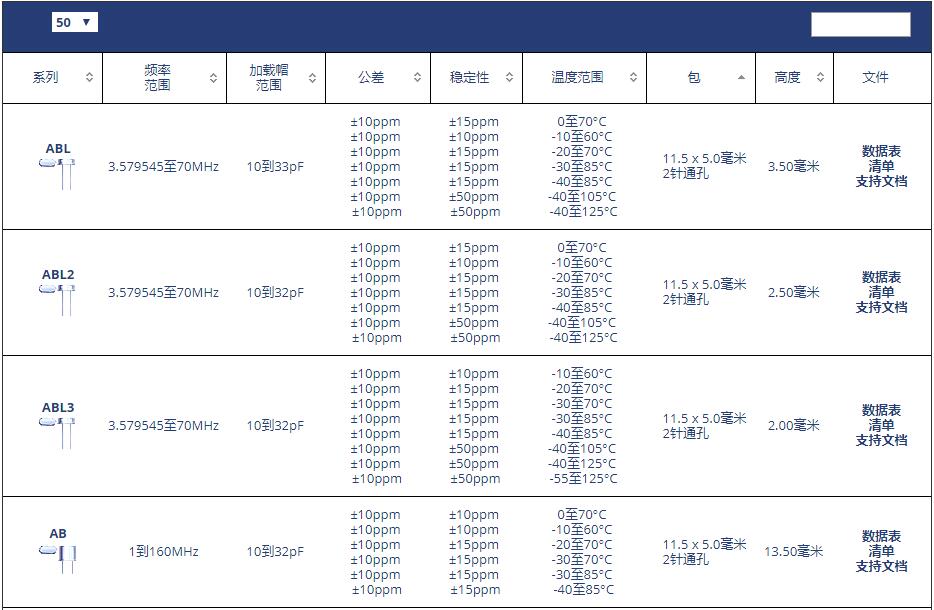

AB晶振同類型型號表：

ABRACON晶振插件型號代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
AB-8.000MHZ-B2	Abracon LLC	AB	MHz Crystal	8MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-10.000MHZ-B2	Abracon LLC	AB	MHz Crystal	10MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-11.0592MHZ-B2	Abracon LLC	AB	MHz Crystal	11.0592MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-12.000MHZ-B2	Abracon LLC	AB	MHz Crystal	12MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-12.288MHZ-B2	Abracon LLC	AB	MHz Crystal	12.288MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-14.31818MHZ-B2	Abracon LLC	AB	MHz Crystal	14.31818MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)
AB-14.7456MHZ-B2	Abracon LLC	AB	MHz Crystal	14.7456MHz	HC49/U	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.530" (13.46mm)

電動搬運

電源

使用電源將電源連接到指定的終端正確的極性，如本目錄所示。如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個，石英晶體振蕩器內的部件將是損壞了，振蕩器不起作用。此外，如果施加高于額定值的電壓，它可能會導致與上述相似的損害。使一定要在正確的額定電壓下使用振蕩器，但如果施加低于額定值的電壓，內部零件振蕩器不會損壞，單位可能不會給最佳性能。

負載阻抗

設置負載阻抗的規定值。當一個值除了規定的一個被設置為負載阻抗，輸出頻率和輸出電平不符合指定的值，可能會導致問題，例如輸出波形失真。特別是，設置電抗根據規格的負載阻抗。ABRACON晶振,石英晶振,AB晶振,AB-8.000MHZ-B2晶振

輸出頻率和輸出電平

測量輸出頻率或輸出電平時一個石英晶振，調整輸入阻抗測量儀器對晶體的負載阻抗振蕩器。當測量儀器的輸入阻抗為不同于晶體振蕩器的負載阻抗，用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略。

機械處理

沖擊

不要對晶體振蕩器施加任何強烈沖擊。攜帶振蕩器或將其安裝在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。

Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。Abracon提供了廣泛的石英定時晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。ABRACON晶振,石英晶振,AB晶振,AB-8.000MHZ-B2晶振

公司已通過iso9001-2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。時鐘晶振廣泛的產品線服務于商業、工業、消費者和選擇的軍事應用，并通過Abracon的全球分銷網絡提供。

通過適當控制環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的。

有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。

通過開展插件石英晶振生產節能活動和減少二氧化碳排放防止全球變暖。

避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。

遵守有關歐美進口晶振環境保護的法律、標準、協議和任何公司承諾的其他要求。

根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討11.5*5.0mm石英晶體環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。

Abracon晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。

過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。
