首頁進口晶振西鐵城晶振,貼片晶振,CM315E晶振,進口無源諧振器,CM315E32768DZZT-4PF

西鐵城晶振,貼片晶振,CM315E晶振,進口無源諧振器,CM315E32768DZZT-4PF

編號：62243029
頻率：32.768KHZ

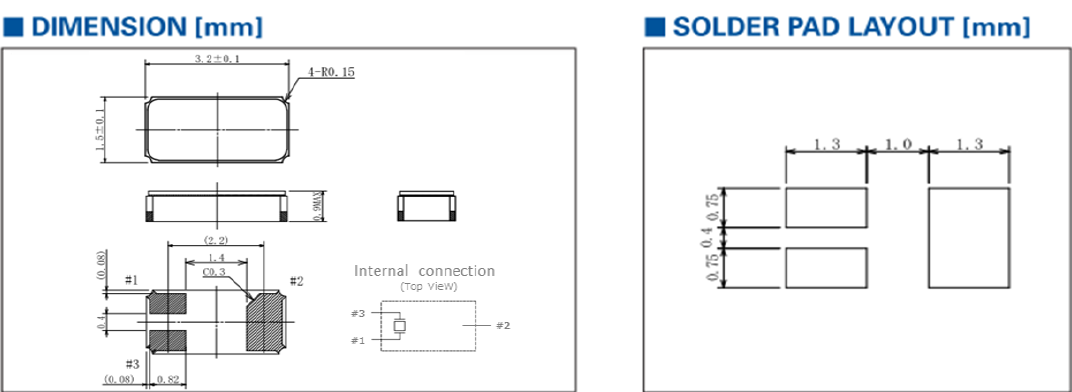

尺寸：3.2*1.5*0.9MM

普通貼片石英晶振外觀使用金屬材料封裝的,"CM315E32768DZZT-4PF"具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上...

分享到

西鐵城晶振,貼片晶振,CM315E晶振,進口無源諧振器."CM315E32768DZZT-4PF",小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑SMD晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量；b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

西鐵城晶振	單位	CM315E晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mrncp.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9PF,12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，"CM315E32768DZZT-4PF",可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

（2）使用時鐘晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。

（3）請勿清洗開啟式產品

（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。西鐵城晶振,貼片晶振,CM315E晶振,進口無源諧振器

（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。

使用環境（溫度和濕度）

請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

激勵功率

在晶體單元上施加過多驅動力，會導致石英晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。

負極電阻

除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。

負載電容

振蕩電路中負載電容的不同，可能導致石英晶體的振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的，與日本元器件品牌愛普生晶振，"CM315E32768DZZT-4PF",日本精工晶振seiko,日本大真空KDS晶振,日本西鐵城石英晶振murata,并稱世界日產五大品牌。對于西鐵城晶振動子,其要求相比其他各大品牌，工藝也是非常之嚴格，工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

使用了壓電材料的引擎部分使用的燃燒壓力，作為車載化的目標開發，對廢氣的清潔化和燃油效率提高的環境產品，作為對汽車業界的進一步貢獻。把附加價值的晶振提供在市場上，是公司職員的大夢想。為了夢想的實現每個人的挑戰精神作為原動力的制作貢獻了新的價值創造。西鐵城晶振,貼片晶振,CM315E晶振,進口無源諧振器

根據員工的職位和業務內容實施環保教育,為了提高員工的環保意識,西鐵城晶振對全體員工實施環保教育.并且在2012年對內部監查員培訓講座的教學綱要進行了修改調整,引進了模擬監查等,使教育內容更加接近于實際的監查.

此外,針對生產西鐵城晶振,"CM315E32768DZZT-4PF",石英晶體諧振器,三腳貼片型石英晶振,西鐵城石英晶振,石英振蕩器的生產操作排水排氣等對環保有影響的設備的員工,開展個別教學,使其掌握正確的檢查方法、提高運轉效率,力爭最大限度地減少環保影響.

2009年度,根據環境管理體系中的規定,西鐵城晶振集團在其日本國內的所有事業所和海外的所有生產基地中,建立了西鐵城晶振,貼片石英晶體,石英晶體諧振器,西鐵城振蕩子綠色經營活動的框架,通過共享與綠色經營有關的信息,致力于開展有效的和實際效果大的環保活動,并強化企業的管治能力.

西鐵城晶振力求通過此舉,落實從設計、開發到西鐵城晶振,石英晶體諧振器,3215貼片晶振,西鐵城石英晶振,西鐵城石英晶體諧振器的生產、銷售的一條龍環保管理,同時還將在一部分據點取得顯著成效的改善事例推廣應用到其他據點等,以提高整個西鐵城晶振集團的環保績效.
