- 編號：59450448
- 頻率：32.768KHz

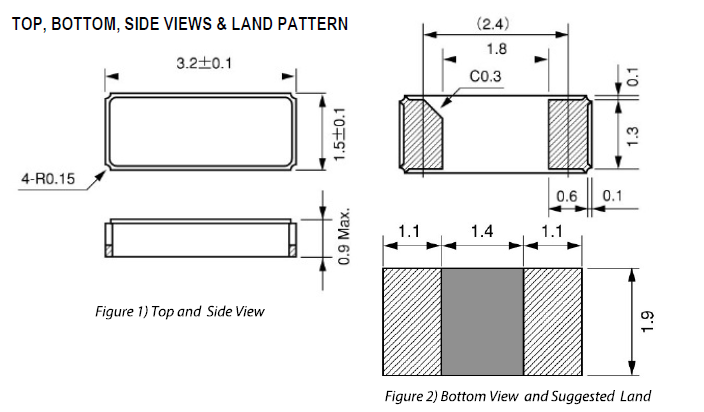

- 尺寸：3.2*1.5*0.9mm
ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振
32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫...
.jpg)
ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振.貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
.gif)
| ECS晶振 | 單位 | ECX-34S晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 32.768KHz | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +125°C | 標準溫度 |
| 激勵功率 | DL | 0.1~1.0μW Max. | 推薦:1μW |
| 頻率公差 | f_— l | ±20×10-6 (標準), |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mrncp.com/ |
| 頻率溫度特征 | f_tem | ±20×10-6/ | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 12.5PF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | DL=100μW |
| 頻率老化 | f_age | ±3×10-6/year Max. | +25°C,第一年 |
.gif)
ECS貼片KHZ晶振系列原廠代碼表：
| 原廠編碼 | 廠家 | 型號 | 系列 | 頻率 | 工作溫度 | 封裝 | 尺寸 | 高度 |
| ECS-.327-6-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ECS-.327-6-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ECS-.327-6-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.061" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ECS-.327-12.5-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ECS-.327-12.5-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
| ECS-.327-12.5-34S-TR | ECS Inc. | ECX-34S | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C | 2-SMD | 0.126" L x 0.059" W (3.20mm x 1.50mm) | 0.035" (0.90mm) |
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致石英晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振
負載電容
振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億頻率控制元件的傳遞。ECS公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振
ECS Inc.國際公司是一家私人控股公司，致力于滿足不斷增長的全球高可靠性創新型頻率控制設備需求。我們的全球支持工作力超過225家制造工廠，物流中心位于香港之內;韓國首爾;.煙臺，中國，當然還有美國我們全球收入不報也不上市，由于其私人和專有所有權狀態。國際生產各種電子元件。從圓柱形音叉晶體到高穩定性的烤爐控制振蕩器，ECS,inc .提供最多行業中頻率控制設備的綜合。
ECS晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。
1.努力保護全球環境的環保意識進行環保生產和提供產品以及服務給消費者.
2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.
3.減少能源消耗,開展資源節約、資源回收和適當的化學管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.
5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.
6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.
我們設定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.
