首頁進口晶振愛普生諧振器,TSX-5032石英晶振,手機貼片晶振

愛普生諧振器,TSX-5032石英晶振,手機貼片晶振

編號：56324206
頻率：16.000MHz~48.000MHz

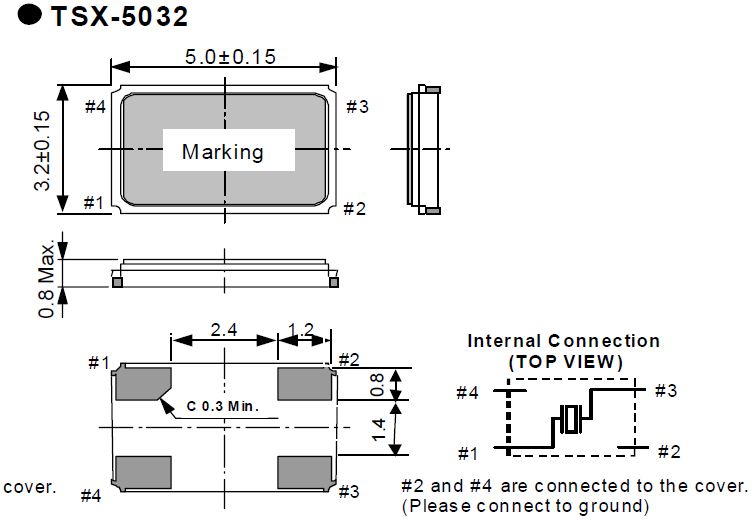

尺寸：5.0x3.2mm詳細瀏覽PDF文檔

愛普生振蕩器,TSX-5032晶振,貼片晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴....

分享到

愛普生振蕩器,TSX-5032石英晶振,手機貼片晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

EPSON項目	符號	晶振型號TSX-5032	條件
額定頻率范圍	f_nom	16.000MHz ～ 48.000MHz	基頻對于超出標準的規格說明,請聯系我們以便獲取相關信息.
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_tol	±10 × 10^-6	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±10 × 10^-6 / -20°C ～ +75°C	對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
負載電容	CL	7pF ～ ∞	對于超出標準的規格說明,請聯系我們以便獲取相關的信息。
串聯電阻（ESR）	R₁	如下表所示	-40°C to +85°C, DL = 100μW
頻率老化	f_age	±1 × 10^-6 / year Max. *1	+25°C,第一年

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
