首頁進口晶振XR6035石英貼片晶振,泰藝晶振,進口晶體諧振器

XR6035石英貼片晶振,泰藝晶振,進口晶體諧振器

編號：18873904
頻率：8.0MHZ~50MHz

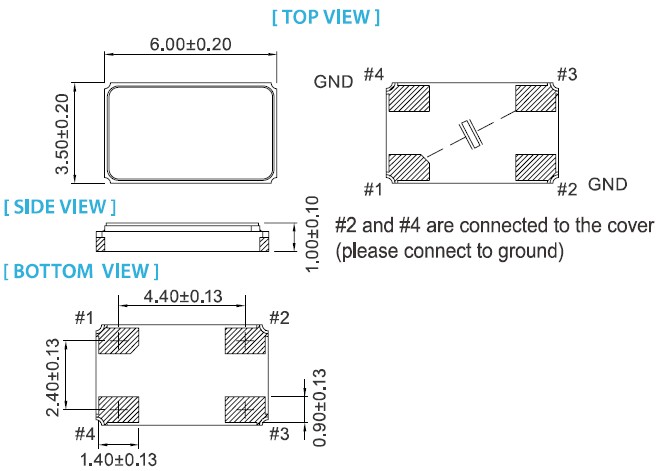

尺寸：6.0x3.5mm詳細請瀏覽PDF文檔

XR-6035石英貼片晶振,泰藝晶振,進口晶體諧振器，無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振，內部的石英晶片，研磨鍍層等技術，均需要采用機器設備運行，那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢？首...

分享到

XR-6035石英貼片晶振,泰藝晶振,進口晶體諧振器，無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振，內部的石英晶片，研磨鍍層等技術，均需要采用機器設備運行，那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢？首先，通過滾筒倒邊，主要是為了去除晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶片的邊緣效應不能去除，而晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

石英晶振目錄表	泰藝石英晶體諧振器 XR
周波數范圍	8MHZ		50MHZ
負荷電量	5pF
激勵功率	10μW (2.0μW Max)
頻率公差	±10ppm~±60ppm
串聯電阻	120kΩ Max	80kΩ Max		60kΩ Max.	50kΩ Max.
頂點溫度	+25°C ±5°C			+25°C ±5°C
二次溫度系數	-0.04 × 10^-6/ °C² Max.
動作溫度范圍	-10~ +60°C
保存溫度范圍	-40~ +85°C
并列容量	1.3fF Typ.			1.1fF Typ.

臺灣泰藝電子成立于民國89年3月，前身為泰電電業股份有限公司電子部（民國65年設立），是一家專業石英頻率控制元件制造商。主要產品包括【石英振蕩子】、【石英振蕩器】、【壓控石英振蕩器】、【溫度補償石英振蕩器】，并且是臺灣唯一擁有生產【恒溫控制石英振蕩器】技術的制造商，完整的產品線提供一次性購足的服務。

泰藝電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業。泰藝電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英晶振相關制造技術專利；未來將持續加強開發，以成為全球石英頻控元件領導者之目標邁進。

泰藝電子以嚴謹的質量管制系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英頻率元件的需求。

使用臺灣泰藝晶振產品時，請在產品規格說明或產品目錄規定使用條件下使用。

晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

泰藝電子自公司成立以來，秉持對環境保護承諾之宣言，【還給后代一個干凈的地球】，所有活動應遵從

以下政策：

1.若無法避免需產生或使用時，應管制單位產生量及使用量，做持續性之追蹤管制、改進并制定預防方案或是降低污染量，水電等消耗性（能）資源使用，應從系統研究改善使用效率，以達成節約能源之目標。

2.公司所有活動皆遵循環保法規及承諾，作好綠色設計與生產以及污染預防，減少使用危害環境的原物料，積極節約材料資源，降低對整體環境沖擊的影響，實施相關預防矯正、持續改善作業，落實與維護環境保

護，響應全球環保運動。

3.藉由環境稽核確認環境改善績效，使公司所有活動過程均能達成環境目標及目標，并期望透過全體員工共同努力，貢獻愛護地球的一份心力。

在泰藝，質量是全體員工共有的理念，其質量管理體系被設計為確保所有最終端產品都處于有效運作狀態。泰藝的質量方針是為我們的客戶提供世界級的產品的承諾。所有泰藝公司的產品都通過了ISO-14001和ISO 9001認證，并符合RoHS無鉛（PB）標準。我們的產品也達到了UL94 -旁白對所有使用的環氧樹脂材料的要求，額定氧指數最低為28%。

質量、可靠性及環境保護報告

定義“質量”的要求，我們感到自豪的是我們的產品的能力，以滿足或擊敗客戶的要求。我們的產品的設計是可靠的，與質量，持續超過了有用的生活，它是使用的應用程序。我們的質量報告和文檔庫包括環境質量，認證，IC和FCP質量報告，和我們所有的產品可靠性報告。
