首頁進口晶振進口村田晶振,CSTCR_G,壓電水晶振子

進口村田晶振,CSTCR_G,壓電水晶振子

編號：66536322
頻率：4.00-7.99MHZ

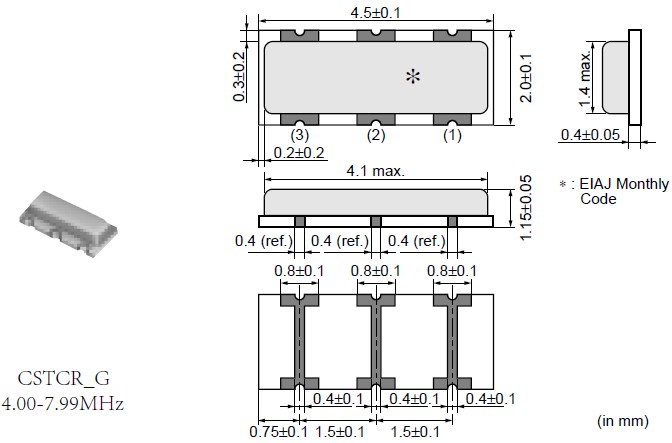

尺寸：4.5*2.0*1.15詳細瀏覽PDF文檔

村田貼片晶振用途1. 組合儀表盤和控制面板2. 安全控制裝置(防抱死制動系統、電子穩定控制系統和安全氣囊等)3. 發動機電子控制裝置、電子動力轉向,停車裝置等4. 車輛空調、電動車窗、免鑰匙門控系統等5. 智能化汽車運輸...

分享到

進口村田晶振,CSTCR_G,壓電水晶振子,村田中頻壓電陶瓷晶振千赫系列產品,經過村田株式會社長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.村田會社所有生產的村田陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

4-1	陶瓷振子參數 Oscillating Frequency		CSTCR_G 4.00-7.99MHZ
4-2	発振周波數許容偏差 1 Initial Tolerance 1		±0.50%以內 ±0.50% max.
4-3	共振抵抗 Resonant Impedance		80Ω以下 80Ωmax
4-4	內蔵容量 (C1,C2) Built-in Load Capacitance		39pF±20%以內 (參考値) max. (Ref.)
4-5	絶縁抵抗 Insulation Resistance		500MΩ以上 (D.C.10V印加時)，Applied
4-6	耐電圧 Withstanding Voltage		D.C.100V, 5秒以內 seconds max.
4-7	定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage		D.C.6V 15Vp-p.
4-8	発振周波數溫度依存性 Frequency Shift by Temperature (-20℃～+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range		±0.3%以內（初期値に対し） ±0.3%max. (from initial value) -20℃～+80℃ -20°C to +80°C -55℃～+85℃ -55°C to +85°C
4-9	経年変化 (発振周波數に対して+25°C、60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.)		±0.3%以內（初期値に対し） ±0.3%max. (from initial value)
4-10	項目 Item	試験條件 Test Condition		試験後の規格
