Vectron耐輻射以太網收發器系列的振蕩器參考時鐘
VSC854(x)RT系列具有一個片上振蕩器,可以通過在Xtal1/Xtal2引腳之間連接25MHz晶振或在Xtal1引腳上連接CMOS石英晶體振蕩器來使用該振蕩器.本應用筆記專門針對CMOS時鐘振蕩器.VSC854(x)RT數據表的第8.4.1段詳細介紹了這些要求.PHY與25MHz,50MHz或125MHz頻率兼容.提供了四種不同的PHY可靠性選項.對于這些可靠性級別中的每一個,客戶必須確保正確指定REFCLK的相應可靠性級別以匹配應用.

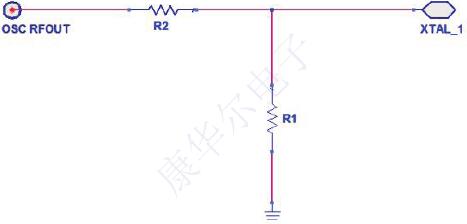

圖1-1.3.3VVDD振蕩器REFCLK到VSC854(x)RT的端接電路
125MHz時鐘來自VECTRON晶振目錄規范DOC204900,而50MHz和25MHz時鐘是自定義部件號,對標準OS-68338振蕩器進行了較小的設計修改.需要進行此設計修改才能滿足VSC854(x)RT中指定的上升和下降時間.列出的PX-709系列振蕩器要求將圖1-1的端接電路放置在振蕩器和VSC854(x)RT之間.建議使用的電阻值為:R1=220Ω±5％,R2=75Ω±5％.這些值與VSC854(x)RT中列出的值不同,但是請確保完全符合指定的REFCLK輸入規范.
MIL-PRF-38535(適用于輻射硬化電子產品)和MIL-PRF-55310(適用于石英振蕩器)的要求在環境和電氣屏蔽要求方面略有不同.在本應用筆記中,提供了最接近的匹配項,但鼓勵用戶驗證關鍵任務應用程序的要求.與Vectron文檔中的標準測試相反,按照VSC854(x)RT定義的確切參數規格進行測試是作為可訂購的批量收費提供的.這不會更改實際的零件編號,但在驗證完全符合性后,將隨設備一起發送測試數據.
2.VSC854(x)RT質量流程要求與Vectron振蕩器篩選和譜系的比較
由于MIL-PRF-38534和MIL-PRF-55310中列出的要求存在差異,因此無法獲得質量流與篩選水平和成分譜系的精確匹配.
3.VSC854(x)RTREFCLK電氣要求與Vectron振蕩器電氣規范的比較
VSC854(x)RT數據手冊第8.4.1節中規定的REFCLK振蕩器的許多電氣要求與Vectron目錄有源晶振規格沒有直接一一對應的關系.
•R1=open
•R2=0Ω
•C1=5.1pF
對于25MHz和50MHz的REFCLK:
•R1=220Ω
•R2=75Ω
•C1=5.1pF
后續段落提供了不完全兼容或需要進一步說明的參數的其他詳細信息.
3.1穩定性要求
VSC854(x)RT需要使用頻率參考,以在產品壽命的所有條件下保持±100ppm的分數頻率誤差.本應用筆記中推薦的所有振蕩器都可以在20年的使用壽命內達到這一要求.請注意,雖然OS-68338/PX-709和DOC204900的規格表列出了第一年老化的±5ppm,以及第一年之后的±2ppm/年,但由于老化曲線的對數特性,所有振蕩器的總和為±31ppm老化超過20年.
3.2電源電壓
列出的PX-709型號采用3.3V電源供電,并且需要圖1-1的端接電路,才能將邏輯電平調整為VSC854(x)RT的2.5V輸入要求.為了滿足所需的邏輯電平,PX-709振蕩器系列的電源電壓容差限制為5％.
3.3邏輯電平
給定電源電壓和端接電路電阻的容差,表3-1中列出的OS-68338/PX-709振蕩器的邏輯電平是最壞情況.DOC204900振蕩器的邏輯電平僅包括電源電壓變化的最壞情況,因為石英晶振直接連接到PHY而沒有終端電路.
3.4上升和下降時間(Tr和Tf)
VSC854(x)RT要求Tr和Tf為1.5ns,并在20％至80％的水平下測得5.1pF的負載.DOC204900和OS-68338規定5ns的負載為15pF/10kΩ,在10％至90％的水平下測量.25MHz和50MHz REFCLK:如前所述,需要進行設計修改才能滿足此要求.此外,必須修改VSC854(x)RT中指定的終端電路中的電阻值.125MHz-REFCLK:鑒于阻抗水平為三比一,并且邏輯閾值有所不同,所有符合DOC204900規格的125MHz振蕩器均滿足上升和下降的要求.
Vectron耐輻射以太網收發器系列的振蕩器參考時鐘
VSC854(x)RT系列具有一個片上振蕩器,可以通過在Xtal1/Xtal2引腳之間連接25MHz晶振或在Xtal1引腳上連接CMOS石英晶體振蕩器來使用該振蕩器.本應用筆記專門針對CMOS時鐘振蕩器.VSC854(x)RT數據表的第8.4.1段詳細介紹了這些要求.PHY與25MHz,50MHz或125MHz頻率兼容.提供了四種不同的PHY可靠性選項.對于這些可靠性級別中的每一個,客戶必須確保正確指定REFCLK的相應可靠性級別以匹配應用.
圖1-1.3.3VVDD振蕩器REFCLK到VSC854(x)RT的端接電路
MIL-PRF-38535(適用于輻射硬化電子產品)和MIL-PRF-55310(適用于石英振蕩器)的要求在環境和電氣屏蔽要求方面略有不同.在本應用筆記中,提供了最接近的匹配項,但鼓勵用戶驗證關鍵任務應用程序的要求.與Vectron文檔中的標準測試相反,按照VSC854(x)RT定義的確切參數規格進行測試是作為可訂購的批量收費提供的.這不會更改實際的零件編號,但在驗證完全符合性后,將隨設備一起發送測試數據.
2.VSC854(x)RT質量流程要求與Vectron振蕩器篩選和譜系的比較
由于MIL-PRF-38534和MIL-PRF-55310中列出的要求存在差異,因此無法獲得質量流與篩選水平和成分譜系的精確匹配.
3.VSC854(x)RTREFCLK電氣要求與Vectron振蕩器電氣規范的比較
VSC854(x)RT數據手冊第8.4.1節中規定的REFCLK振蕩器的許多電氣要求與Vectron目錄有源晶振規格沒有直接一一對應的關系.
•R1=open
•R2=0Ω
•C1=5.1pF
對于25MHz和50MHz的REFCLK:
•R1=220Ω
•R2=75Ω
•C1=5.1pF
后續段落提供了不完全兼容或需要進一步說明的參數的其他詳細信息.
3.1穩定性要求
VSC854(x)RT需要使用頻率參考,以在產品壽命的所有條件下保持±100ppm的分數頻率誤差.本應用筆記中推薦的所有振蕩器都可以在20年的使用壽命內達到這一要求.請注意,雖然OS-68338/PX-709和DOC204900的規格表列出了第一年老化的±5ppm,以及第一年之后的±2ppm/年,但由于老化曲線的對數特性,所有振蕩器的總和為±31ppm老化超過20年.
3.2電源電壓
列出的PX-709型號采用3.3V電源供電,并且需要圖1-1的端接電路,才能將邏輯電平調整為VSC854(x)RT的2.5V輸入要求.為了滿足所需的邏輯電平,PX-709振蕩器系列的電源電壓容差限制為5％.
3.3邏輯電平
給定電源電壓和端接電路電阻的容差,表3-1中列出的OS-68338/PX-709振蕩器的邏輯電平是最壞情況.DOC204900振蕩器的邏輯電平僅包括電源電壓變化的最壞情況,因為石英晶振直接連接到PHY而沒有終端電路.
3.4上升和下降時間(Tr和Tf)
VSC854(x)RT要求Tr和Tf為1.5ns,并在20％至80％的水平下測得5.1pF的負載.DOC204900和OS-68338規定5ns的負載為15pF/10kΩ,在10％至90％的水平下測量.25MHz和50MHz REFCLK:如前所述,需要進行設計修改才能滿足此要求.此外,必須修改VSC854(x)RT中指定的終端電路中的電阻值.125MHz-REFCLK:鑒于阻抗水平為三比一,并且邏輯閾值有所不同,所有符合DOC204900規格的125MHz振蕩器均滿足上升和下降的要求.
