首頁網絡設備產品TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商

TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商

編號：65639952
頻率：9.6~40.0MHZ

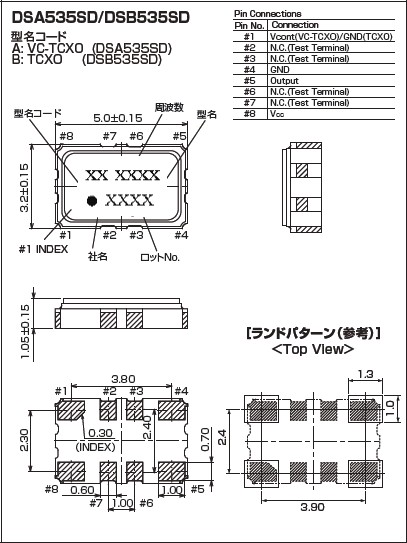

尺寸：5.0*3.2詳細瀏覽PDF文檔

溫度穩定性:0.5PPM~2.0PPM,工作溫度范圍:-30度~85度,電源電壓:1.8伏~3.3伏,低電壓控制功能,晶振頻率:16.367667兆赫,16.368兆赫,16.369兆赫,16.8兆赫,19.2兆赫,20兆赫,26兆赫,33.6兆赫,38.4兆...

分享到

TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商,TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大?。何恢脺蚀_度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

規格參數	DSB535SD
頻率范圍	9.6~40.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
出力電壓	0.8Vp-p min(f≤52MHZ)
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-40~+85℃(Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF ± 10%)
電源電壓特性	±0.2×10^-6 max (Vcc ± 5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.KDS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「KDS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
