村田專為USB4設計的差分共模噪聲濾波器即將量產
　　大多數人對村田產品印象比較深的是石英晶體,陶瓷晶振以及陶瓷電容等模塊,但是在濾波器方面,村田也是行業里數一數二的代表.村田自己開發設計的共模噪聲濾波器,不僅具有差分輸出,擁有非常低的相噪,是日本村田公司最新研發的一款濾波器產品.以下是詳細的介紹,如有其他需要咨詢,可在官網上留言!
　　株式會社村田制作所已將用于高速差分接口(USB4、USB3.2gen1/2、HDMI2.1等)的多層型共模噪聲濾波器”NFG0QHB_HS2系列”商品化.本產品于5月份開始批量生產.
　　USB和HDMI在許多設備中被用作從移動設備終端、電視、PC和顯示器傳輸數據和視頻的接口.近年來,對以高分辨率傳輸視頻和流數據的需求日益增長,速度更快、數據通信量更大的高速差分接口　　USB4(40Gbps)、USB3.2gen1(5Gbps)/gen2(10Gbps)和HDMI2.1(12Gbps)不斷普及.
　　這些高速差分接口為了無損傳輸高速信號,需要具有高截止頻率的產品作為靜噪元件.因此,本公司已將最適用于高速差分接口的多層型共模噪聲濾波器"NFG0QHB_HS2系列"商品化.
產品特點:
　　截止頻率高

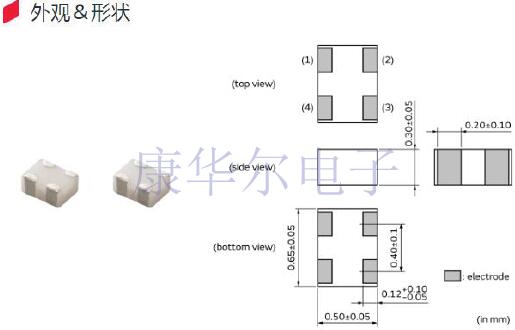

　　尺寸為0605mm(025020inch)

形狀	SMD
尺寸代碼(單位為mm)	0605
長度	0.65mm
長度公差	±0.05mm
寬度	0.5mm
寬度公差	±0.05mm
厚度	0.3mm
厚度公差	±0.05mm
共模阻抗(at100MHz)	15Ω
共模抗阻(at100MHz)公差	(Typ.)

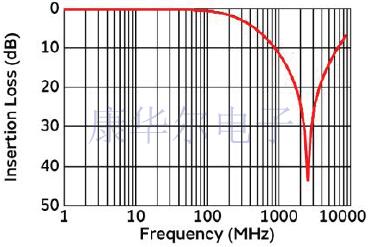

共模插入損耗特性	33dBTyp.(2.4GHz)
額定電流	100mA
額定電流降低	No
額定電壓	5Vdc
耐電壓	12.5Vdc
直流電阻	3.125Ω
直流電阻	2.5Ω±25%
絕緣電阻	100MΩ
截止頻率	8GHz(Typ.)
工作溫度范圍	-40℃~85℃
質量(標準值)	0.0003g

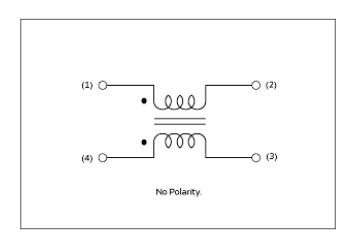

電路數目	1
工作溫度范圍(含自身溫度上升)	No

　　1.尺寸小,尺寸公差小
　　尺寸:0.65x0.50x0.30毫米
　　公差:+-0.05毫米
　　2.共模噪聲抑制效應

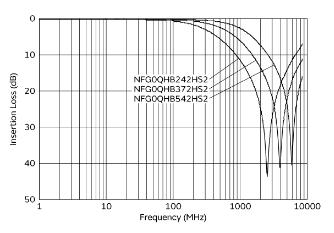

　　(在2.4千兆赫、3.7千兆赫和5.4千兆赫時,效果最大)

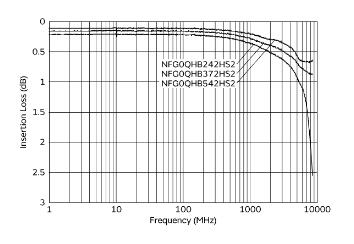

　　3.防止高速差分線路中的信號損壞.
　　4.設計用于匹配線路阻抗.
■應用
　　高速差分信號線.
　　HDMI、DVI、顯示端口、USB3.0等.
　　1.筆記本電腦
　　2.便攜式電話
　　3.數碼相機,數碼攝像機
