日常推薦ECS品牌1210封裝微型音叉晶體數據書
　　美國ECS Inc.International.公司是從1980年開始從事石英晶體,晶體振蕩器及MEMS振蕩器等系列頻率元件,而且只專注于壓電晶體和硅晶晶體,因此在行業里擁有一定的權威,是國際電子市場認可的高質量晶振供應商.ECS晶振公司一直都在超越,從未止步,每年都會推出新的型號,以滿足不斷變化的產品需求.超小型4-Pad的ECX-1210B是一款非常緊湊的SMD音叉晶體.1.2x1.0x0.35毫米的陶瓷封裝是同類產品中最小的.這在小型可穿戴設備和醫療設備中非常受歡迎.

　　•低功耗RTC應用,例如STM32 AN2867
　　•1.2x1.0mm的占地面積
　　•擴展溫度.范圍
　　•符合RoHS的貼片晶振
　　•應用范圍:智能手機,無線模塊,可穿戴設備
工作條件/電氣特性

參數	條件	ECX-1210B			單位
		MIN	TYP	MAX
頻率			32.768		KHz
頻率公差*	@+25℃			±20	ppm
負載電容	以零件號指定		12.5		pF
驅動等級	DL			1.0	μW
等效串聯電阻	R1			80K	Ω
周轉溫度		+20	+25	+30	℃
溫度系數		-0.02	-0.03	-0.04	ppm/℃²
分流電容	Co		1.5		pF
老齡化(第一年)	@+25℃±3℃			±3	ppm
工作溫度*	Topr	-40		+105	℃
貯存溫度	Tstg	-40		+105	℃

*指定零件編號中的選項

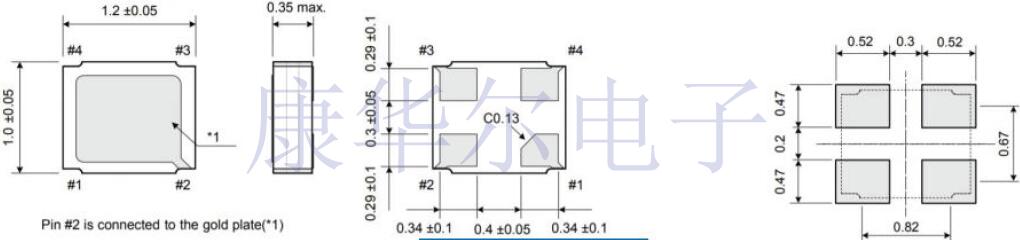

尺寸封裝

焊盤連接:

#1	進/出
#2	地面
#3	輸出/輸入
#4	無連接

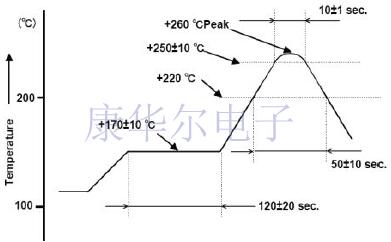

建議的回流曲線

焊料概況:
　　峰值焊接溫度+260℃,最大10秒.
　　最大2個周期.
　　MSL1,鉛拋光金
　　ECX-1210B系列音叉晶體還未實現量產,但是可以提供樣品和技術服務,這是目前體積最小的一款32.768K晶振,需要采用非常先進的技術和精準的工藝,而且保障其性能不會因?yàn)槌叽缧《档?這對任何一個晶體制造商都是極大的挑戰和考驗,但ECS晶振公司擁有幾十年的晶體制造經驗,和豐富的資料知識,出色的完成這項任務.
