之前已經為大家介紹過很多種沒的晶體振蕩器電路,主要的幾種電路都進行過剖析,但是Oscillator本身就是一種比較復雜的電子元件,電路設計每個廠家都不一定相同.有一種叫做閃爍噪聲發生器的晶振電路,相信很少人聽說過,閃爍噪聲發生器也叫做粉紅噪聲.可以使頻率范圍延伸到幾赫茲甚至更低的白噪聲發生器變得十分復雜,半導體元件產生的噪聲總是帶有特征性的粉紅噪聲,即其輸出功率密度幅值隨頻率降低而升高,轉折頻率為幾十赫茲到幾千赫茲.高阻值的電阻會產生帶有自身閃爍噪聲分量的噪聲,噪聲分量的值和特性隨電阻制造技術的不同而發生變化.
電路如圖1所示.圖1是由,”閃爍噪聲過程的高效數字和模擬建模”中描述的閃爍噪聲發生器的實現.所示的值將使電路產生1/f噪聲坡度從低于一赫茲到超過四千赫茲.石英晶體振蕩器電路采用TLC2272運算放大器,但其他高阻抗,低噪聲運算放大器也可以工作.放大器必須具有低噪聲電流,因為使用極高電阻值的電阻產生50nV的白噪聲.
選擇噪聲電壓小于15nV/根-Hz且噪聲電流小于0.1pA/root-Hz的運算放大器,這些都可以通過幾個現代運算放大器輕松獲得.電容值與參考文獻中的計算值略有不同,以簡化石英晶振結構,電路包括允許使用極化電解電容的偏壓.應仔細選擇電解電容器,因為許多鋁電解電容器的容差很小.

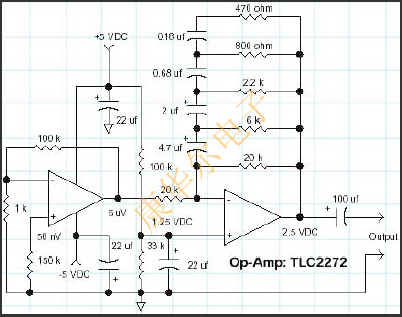

圖1:閃爍噪聲發生器

與采用齊納二極管,反向偏置晶體管和其他噪聲器件的電路不同,貼片晶振電路提供可預測且可重復的輸出電平.通過100uF電容以與第二個類似的方式輸出第一個運算放大器的輸出將產生一個方便的,精確的5uV/root-Hz白噪聲,覆蓋音頻頻段,將作為校準音頻噪聲測量的優秀來源.為了將此電容偏置在大約+2.5伏特,您可能希望從+5VDC向第一個運算放大器的正輸入增加大約30兆歐.
如果使用鉭電容器,則不需要偏置,因為鉭可以承受零偏置.(僅供參考:使用鉭電容器,即使很小的反向偏置電壓也可達到額定值的10％左右.可以添加求和放大器以將第一運算放大器的輸出處的白噪聲與輸出處的閃爍噪聲組合以模擬各種噪聲設備和系統.求和晶振放大器的兩個輸入將允許白色和閃爍分量的獨立調整.
